HI520 to zaawansowany sterownik procesowy, który można skonfigurować do zastosowań wymagających monitorowania i/lub kontroli czterech głównych parametrów analizy wody: pH, redoks, przewodności i tlenu rozpuszczonego.
HI520-0320 Uniwersalny sterownik procesowy z 3 przekaźnikami i 2 wyjściami analogowymi
HI520-0540 Uniwersalny sterownik procesowy z 5 przekaźnikami i 4 wyjściami analogowymi
Zobacz także
HI520 to zaawansowany kontroler procesu, który można skonfigurować do zastosowań wymagających monitorowania i/lub kontroli czterech głównych parametrów analizy wody: pH, redoks, przewodności i tlenu rozpuszczonego. Ten kontroler jest wyposażony w cyfrowe wejścia sondy, które automatycznie wykrywają i aktualizują kontroler o mierzony parametr.
HI520 to pierwszy dwukanałowy kontroler procesowy firmy Hanna, który akceptuje praktycznie każdą kombinację kompatybilnych sond. Zaprojektowany, aby dostosować się do unikalnych wymagań sterowania procesem, użytkownicy mają możliwość niezależnego włączania lub wyłączania każdego kanału.
Wartości zadane dla operacji sterowania można skonfigurować jako sterowanie wł./wył., proporcjonalne lub PID. Elastyczność programowania pozwala na precyzyjne dostrojenie wartości zadanej, która ma być utrzymywana przy ścisłej kontroli, zapobiegając przeregulowaniu i nadmiernemu zużyciu odczynników.
Wstrzymanie można również uruchomić ręcznie oraz za pomocą zewnętrznego wejścia cyfrowego w celu wyłączenia trybu sterowania podczas wykonywania czynności konserwacyjnych.
Konfigurowalny dla wartości zadanych i temperatury lub aktywowany przez nieprawidłowe działanie, czerwona dioda LED alarmu będzie migać i będzie łatwo widoczna z dużej odległości. Wszystkie przekaźniki skonfigurowane do sterowania są nieaktywne do czasu usunięcia stanu alarmowego.
Funkcja czyszczenia umożliwia zaprogramowanie jednego lub więcej cykli mycia i użycie przekaźników do aktywacji zaworów, pomp lub sprężonego powietrza w zależności od rodzaju czyszczenia wymaganego do utrzymania sond w celu uzyskania wiarygodnych wyników.
Dostępne z maksymalnie pięcioma elektromechanicznymi przekaźnikami sterującymi i jednym przekaźnikiem alarmowym.
Do czterech izolowanych galwanicznie wyjść analogowych do sterowania pompami i zaworami.
Można połączyć szeregowo do 32 urządzeń do zdalnego systemu monitorowania.
Dwa wejścia cyfrowe dostępne dla trybów, w tym wyłączania, czyszczenia i wprowadzania kontrolera w stan wstrzymania.

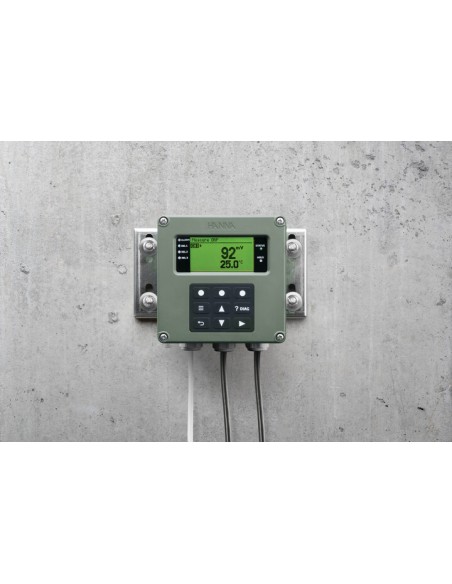

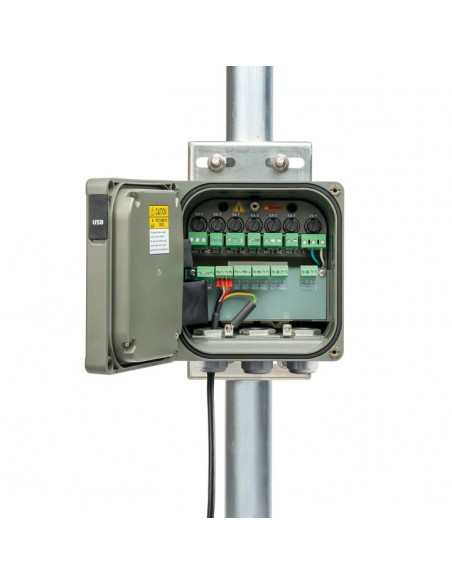

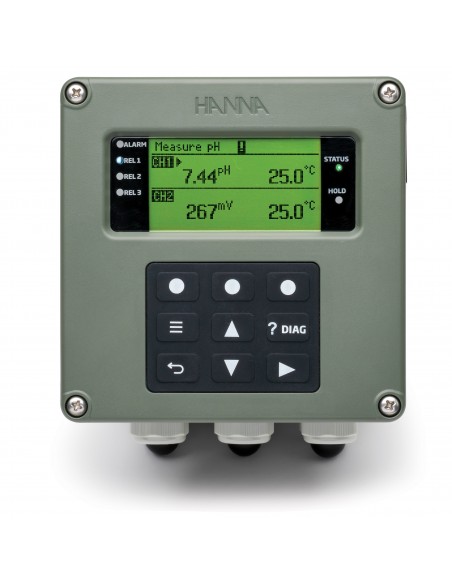

HI520 oferuje opcje montażu na ścianie, rurze lub panelu. Sterownik ma duży podświetlany wyświetlacz z matrycą punktową, który ułatwia przeglądanie, posiada też intuicyjny interfejs. Kontroler wykorzystuje wielokolorowe diody LED do łatwego przeglądania stanu przyrządu, w tym aktywacji przekaźnika, w trybie alarmowym lub w stanie wstrzymania.
.
HI 520-0320 Uniwersalny sterownik procesu z 3 przekaźnikami i 2 wyjściami analogowymi jest dostarczany z 3 m kablem zasilającym, zestawem dławików kablowych, certyfikatem i instrukcją obsługi.
.
|
. |
|
Dane techniczne |
HI 520-0540 |
| Kanały | 2 |
| Wyświetlacz | Graficzny LCD, 128 x 64 piksele, czarno-biały z podświetleniem |
| Wejścia cyfrowe |
2 niezależne galwanicznie izolowane wejścia (konfigurowalne dla funkcji Hold i Cleaning) Stan włączenia: 5 do 24 Vdc, niski lub wysoki poziom aktywny |
| Wejścia analogowe | 2 lub 4 niezależne, galwanicznie izolowane wyjścia konfigurowalne dla 0-20 mA lub 4-20 mA 22 mA jako opcja dla sygnału alarmowego |
| Komunikacja | Port szeregowy RS485 - zdalne monitorowanie i sterowanie Port USB-C - pobieranie plików dziennika i aktualizacja oprogramowania |
| Przekaźniki |
Do 5 przekaźników (niezależnie konfigurowalnych dla zmiennych procesowych, funkcji wstrzymania i czyszczenia) Wyjścia przekaźnikowe elektromechaniczne SPDT i SPST 5A – 250 V AC; 5A – 30 V prądu stałego (obciążenie rezystancyjne) Bezpiecznik: 5A, 250V bezpiecznik zwłoczny |
| Przekaźnik alarmowy | Zabezpieczone wyjście stykowe przekaźnika elektromechanicznego SPDT 5A - 250 Vac |
| Rejestracja danych |
Dziennik interwałowy, do 100 plików, maksymalnie 8600 rekordów w każdym zapisanym pliku |
| Zasilanie | 100 - 240 Vac ± 10%; 50/60 Hz; 15VA; zabezpieczony bezpiecznikiem (bezpiecznik zwłoczny 2 A, 250 V) |
| Pobór energii | 15VA |
| Wymiary / Waga | 144 x 144 x 151.3 mm / 1.6 kg |
| Wyposażenie standardowe |
HI 520-0320 Uniwersalny sterownik procesu z 3 przekaźnikami i 2 wyjściami analogowymi jest dostarczany z 3 m HI 520-0540 Uniwersalny sterownik procesowy z 5 przekaźnikami i 4 wyjściami analogowymi jest dostarczany |
