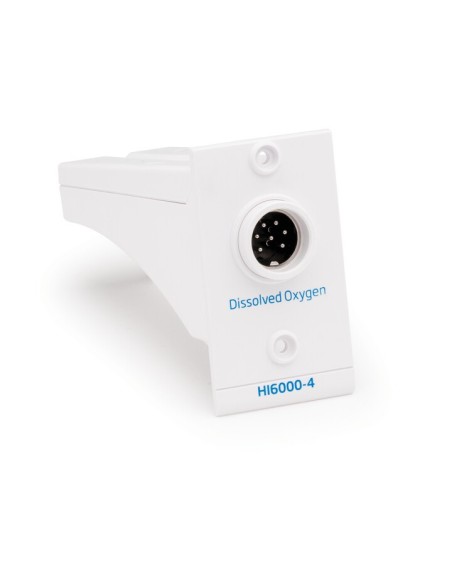

Moduł tlenu rozpuszczonego HI6000-4 służy do pomiarów zawartości tlenu w wodach świeżych i morskich w mierniku modułowym HI6000.
Można go również wykorzystać do pomiarów biologicznego zapotrzebowania tlenu (BZT), tempa zużycia tlenu (OUR) oraz właściwego tempa zużycia tlenu (SOUR) w analizach wielu rodzajów próbek wód komunalnych i ścieków. Miernik prowadzi użytkownika przez kolejne etapy pomiaru wg metod standardowych a sam pomiar i obliczenia są maksymalnie uproszczone. Na koniec jest zapisywany w pamięci raport z analizy.
Pomiary stężenia są automatycznie kompensowane pod kątem ciśnienia barometrycznego, temperatury i zasolenia.
Zobacz także
Zalecamy do wyboru 2 rodzaje sond tlenowych: optyczną HI7641133 oraz polarograficzną HI764833.
Sonda optyczna HI7641133 działa na zasadzie wygaszania fluorescencji. Na platynowej matrycy znajduje się luminofor, który jest wzbudzany do świecenia przez niebieską diodę LED i emituje czerwone światło. Tlen zawarty w badanej wodzie wchodzi w interakcję z luminoforem i redukuje intensywność i czas świecenia luminoforu. Fotokomórka mierzy ten spadek i na tej podstawie miernik przelicza jej odczyt na zawartość tlenu w wodzie.
Sonda używa sensorów z luminoforem, SmartCap (HI764113-1), łatwych do zamocowania, fabrycznie skalibrowanych. Dane kalibracyjne zapisane w SmartCap są automatycznie transferowane do miernika. Luminofor czuły na tlen jest pokryty czarna warstwą ochronną.
Z upływem czasu elementy sensora optycznego zużywają się, ale ten efekt jest kompensowany przez specjalny sygnał referencyjny w ścieżce pomiarowej. W efekcie sensor SmartCap umożliwia precyzyjne pomiary w długim okresie czasu bez potrzeby wykonywania częstej kalibracji.
Polarograficzna sonda tlenowa HI764833 mierzy tlen rozpuszczony w szerokim zakresie. Jest cienka i ma wbudowany termistorowy czujnik temperatury. Można nia mierzyć tlen bezpośrednio w fiolkach oraz w butelkach do BZT.
Sonda jest trwała i wytrzymała, posiada platynową katodę i anodę chlorosrebrową (Ag/AgCl). Jest dokładna i ma krótki czas reakcji. Na sondę są przykręcane membrany w formie nakrętki z PTFE, przepuszczalne dla tlenu. Są napełniane elektrolitem i łatwe do instalacji na sondzie. Pomiar stężenia tlenu (w mg/L) odbywa się z kompensacją ciśnienia barometrycznego, oraz z kompensacją temperatury i zasolenia. Ciśnienie barometryczne i temperatura są automatycznie mierzone. Wartość zasolenia próbki do kompensacji należy wprowadzić ręcznie.
Dodatkowo zaprogramowane funkcje zawierają obliczenie BZT, OUR oraz SOUR. W przypadku kompensacji ciśnienia użytkownik ma dodatkowo możliwość wyłączenia barometru i wprowadzenia ręcznie wartości ciśnienia pobranej z zewnętrznego urządzenia pomiarowego. Ciśnienie może być wyświetlane w mmHg, mbar, kPa, psi, atm lub inHg (cale słupa rtęci).
.
|
Tlen rozpuszczony |
Zakres |
Nasycenie 0.0 do 500.0 % |
|
Rozdzielczość |
Nasycenie 0.1 % |
|
|
Dokładność |
Zależna od rodzaju sondy |
|
|
Punkty kalibracji |
1 lub 2 punkty przy 100.0 % (8.26 mg/L) i 0.0 % (0.00 mg/L) |
|
|
Typ kalibracji |
Automatyczna |
|
|
Ciśnienie barometryczne |
Zakres |
450.0 do 850.0 mmHg / 600.0 do 1133.2 mbar / 60.00 do 113.32 kPa / |
|
Rozdzielczość |
0.1 mmHg / 0.1 mBar / 0.01 kPa / 0.01 inHg / 0.001 psi / 0.0001 atm |
|
|
Dokładność |
± 3 mmHg w zakresie ±15% od punktu kalibracji; |
|
|
Kompensacja |
Automatyczna (barometr zintegrowany z miernikiem) |
|
|
Temperatura |
Zakres |
−20.0 do 120.0 °C |
|
Rozdzielczość |
0.1 °C |
|
|
Dokładność |
Zależnie od użytej sondy |
|
|
Kompensacja |
Automatyczna |
|
|
Kalibracja |
Jednopunktowa z możliwością regulacji |
|
Tryb odczytu |
Bezpośredni |
| Widok | Podstawowy | Dane pomiarowe; Profil pomiaru (jeśli włączony); Status stabilności |
| Proste GLP | Podstawowe informacje o widoku Data ostatniej kalibracji DO, przesunięcie, średnie nachylenie |
|
| Pełne GLP | Podstawowe informacje GLP; Szczegóły punktu kalibracji (przewodność i zasolenie) | |
| Wykres | Podstawowe informacje; Wykres pomiaru w zależności od czasu | |
| Tabela | Podstawowe informacje; Tabela z pomiarami aktualizowana co sekundę |
