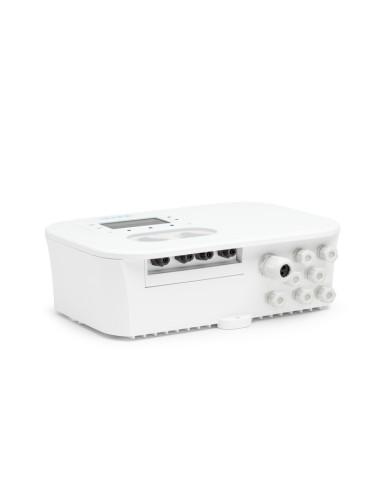

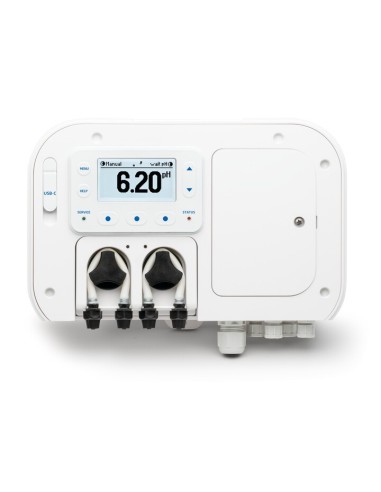

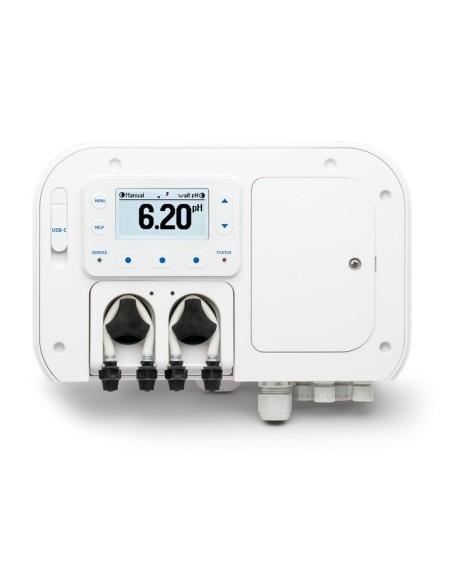

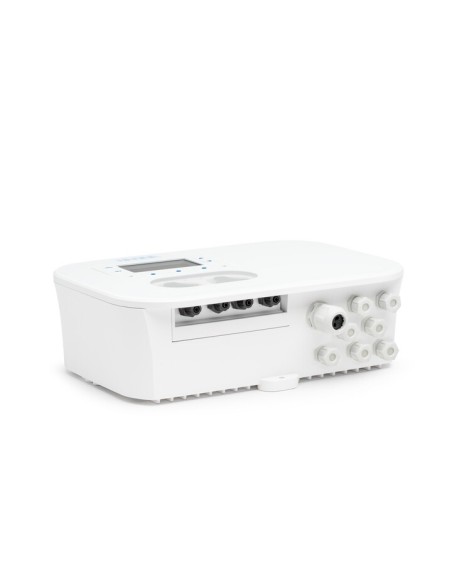

BL131-10 Kontroler basenowy pH, ORP, Temp. z zewnętrznym dozowaniem

Poziom chloru mierzony jest w oparciu o pomiar ORP lub redoks. Wzrost wartości ORP koreluje ze wzrostem poziomu wolnego chloru. Testy pH i ORP przeprowadza się łącznie w celu zapewnienia skutecznej dezynfekcji i kontroli. Skuteczność środków odkażających, takich jak chlor, zależy od kontrolowanej wartości pH. Wartość ORP jest najbardziej spójnym wskaźnikiem skuteczności odkażania basenu lub spa. Zazwyczaj 650-750 mV przy pH 7,2 wskazuje na prawidłowe uzdatnianie wody. Sterowniki oferują zdalny dostęp i wizualizację zmierzonych danych za pośrednictwem łączności w chmurze. Wszystkie pomiary i główne zdarzenia są przesyłane do Hanna Cloud za pośrednictwem połączenia Ethernet.

Kontrolery BL131 można sparować z sondą cyfrową HI1036-18XX. Sonda zawiera czujniki pH, redoks i temperatury wraz z pasującym pinem. BL131 został specjalnie zaprojektowany do wykrywania uszkodzonej elektrody na podstawie przesuniętej wartości potencjału zerowego, około 4 pH. HI1036-18XX wykorzystuje odniesienie Ag/AgCl z 3,5 M KCl. Odnoszą się do niego wartości ORP. Dane pomiarowe zapisane na sondzie przesyłane są do sterownika za pomocą połączenia cyfrowego; eliminując w ten sposób szum i zakłócenia spowodowane sygnałami o wysokiej impedancji przenoszonymi przez kabel.

.

Tabela porównawcza sterowników basenowych BL131 i BL132

S

Główne cechy:

• Dwie wbudowane perystaltyczne pompy dozujące ze sterowaniem proporcjonalnym
• Ręczna kontrola zalewania pompy
• Zabezpieczenie przed nadmiernym podawaniem za pomocą timera
• Wznawia dozowanie po ponownym uruchomieniu w przypadku awarii zasilania
• Wejście poziomu umożliwiające zatrzymanie kontroli bez odczynników
• Połączona regulacja pH-ORP (tzn. regulacja ORP działa tylko po osiągnięciu wartości zadanej pH)
• Dozowanie zewnętrzne
• Sterownik posiada 2 przekaźniki, które można wykorzystać do sterowania większymi zewnętrznymi pompami dozującymi, co pozwala na użycie BL131 w większych basenach.
• Czujnik temperatury powietrza
• Umożliwia uruchomienie alarmu w przypadku, gdy temperatura powietrza jest na tyle niska, że ​​istnieje ryzyko zamarznięcia wody w rurach (np. wanny z hydromasażem zimą przy wyłączonej pompie obiegowej)
• Sterowanie dwukierunkowe
• Wybierany przez użytkownika interwał rejestrowania
• Ponieważ ustawienia puli zwykle nie zmieniają się tak szybko, należy zminimalizować zarządzanie danymi, wybierając spośród szerokiego wyboru interwałów rejestrowania
• Wielokolorowe wskaźniki LED informujące o dozowaniu, stanie licznika i serwisie
• Wyświetlanie wykresu w czasie rzeczywistym
• Programowalne alarmy
• Ochrona hasłem

Wiele konfiguracji:

Sterowniki basenowe BL131 dostępne są w dwóch konfiguracjach:

• in-line, do bezpośredniego montażu sond i armatury do wtryskiwania chemikaliów do istniejących rurociągów
• komora przepływowa do kalibracji i konserwacji sond bez konieczności wyłączania pompy recyrkulacyjnej

W celu monitorowania zgodności każda pompa serii BL13x ma wbudowany rejestrator danych. Odstępy między odczytami pomiarów można ustawić na 30 s/1 m/5 m/15 m/30 m/1 godz., przy czym nowy rejestr rozpoczyna się każdego dnia lub po kalibracji przyrządu. Rejestrowane dane obejmują wartości pH, redoks i temperatury, dane ostatniej kalibracji, konfigurację ustawień i wszelkie dane zdarzeń. Sterownik basenowy BL13x jest systemem automatycznym, jednak zaleca się, aby użytkownicy sprawdzali sterownik oraz sprawdzali pH i poziom wolnego chloru (w mg/l lub ppm) w basenie za pomocą przenośnego kolorymetru.

3 tryby wyświetlania:

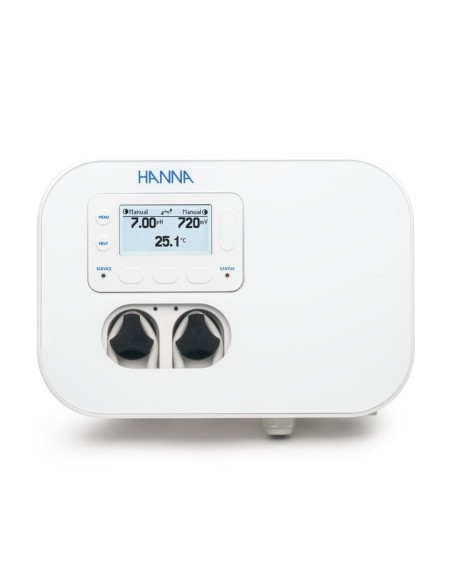

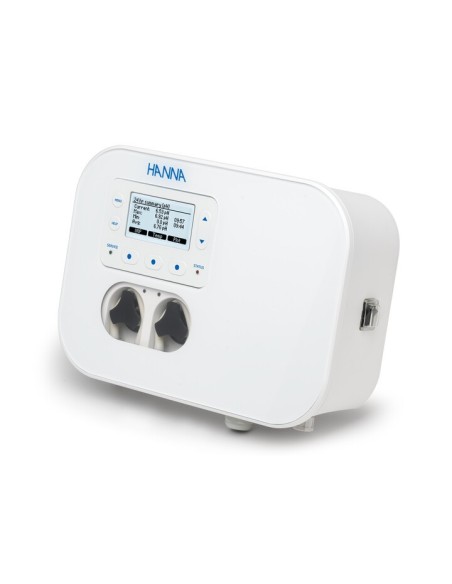

Wszechstronny wyświetlacz tych sterowników pozwala na trzy tryby wyświetlania. Wyświetlacz LCD może wyświetlać wszystkie trzy parametry jednocześnie, 3-sekundowy cykl pojedynczych parametrów lub ekran wykresu w czasie rzeczywistym z opcjami wyboru parametrów, powiększania i przywoływania dziennika

Funkcje dodatkowe:

Perystaltyczne pompy zasilające chemikalia

Sterowniki te są wyposażone w dwie perystaltyczne pompy dozujące z wymiennymi rurkami odpornymi na chemikalia, które są sterowane proporcjonalnie z możliwością regulacji natężenia przepływu. Jedna z pomp służy do dozowania kwasu lub zasady, druga zaś do dozowania chloru. Skuteczność dostępnego chloru, określona za pomocą ORP, jest odwrotnie proporcjonalna do wartości pH wody.

Automatyczne proporcjonalne sterowanie pompą

BL131 posiada proporcjonalnie sterowane pompy dozujące. Użytkownik może ustawić zakres proporcjonalności w oparciu o czułość procesu. To ustawienie określa czas dozowania pomp jako procent odchylenia od wartości zadanej. Na przykład duży zbiornik wodny będzie wykorzystywał mały zakres proporcjonalności; posiadanie małego pasma (np. 0,1 pH) zapewni częstsze dozowanie pomp, gdy odczyt będzie bliski wartości zadanej. W przypadku mniejszych zbiorników wodnych, takich jak wanny z hydromasażem lub spa, bardziej przydatne jest ustawienie większego zakresu proporcjonalności (np. 1,0 pH); gdy odczyt jest bliski wartości zadanej, czas włączenia pompy dozującej jest minimalny, aby uniknąć dużych wahań pH lub ORP. Ta cenna funkcja pozwala na bardzo precyzyjną kontrolę utrzymania żądanej wartości zadanej.

Regulowanie natężenia przepływu

Natężenie przepływu pompy dozującej można regulować w zakresie od 0,5 do 3,5 l/h. Większe zbiorniki wodne wymagają dozowania większej ilości środka chemicznego niż małe zbiorniki, ponieważ potrzeba większej ilości środka chemicznego, aby zauważyć zmianę odczytu. Regulowane natężenie przepływu, podobnie jak zakres proporcjonalności, pozwala na lepszą kontrolę w utrzymaniu pożądanej wartości zadanej.

.

Wyposażenie standardowe:

Konfiguracja liniowa

BL131-10 jest dostarczany z elektrodą kombinowaną HI1036-1802 (pH / ORP / temperatura), siodełkiem do elektrody, rurką Ø 50 mm (1 szt.), złączkami do elektrody, wtryskiwaczem (2 szt.), siodłem do wtryskiwaczy, Ø 50 rurka mm (2 szt.), wężyk pompy perystaltycznej (2 szt.), wąż zasysający i wtryskowy PVC, 10 m, filtr zasysający (2 szt.), roztwór buforowy pH 7,01, saszetka (3 szt.), roztwór buforowy pH 4,01 , saszetka (3 szt.), roztwór testowy 470 mV ORP, saszetka (3 szt.), kabel zasilający, certyfikat jakości sondy, certyfikat jakości urządzenia, skrócona instrukcja obsługi z kodem QR do ręcznego pobrania.

Konfiguracja komórek przepływu w panelu użytkownika

BL131-20 jest dostarczany z elektrodą kombinowaną HI1036-1802 (pH / ORP / temperatura), komorą przepływową montowaną na panelu, zaworem do podłączenia komory przepływowej ze złączkami i rurkami, 10 m, wtryskiwaczem (2 szt.), siodłem do zaworów, Ø 50 rurka mm (2 szt.), siodełko do wtryskiwaczy, rurka Ø 50 mm (2 szt.), wężyk pompy perystaltycznej (2 szt.), wężyk zasysający i wtryskowy PVC, 10m, filtr zasysający (2 szt.), bufor pH 7,01 roztwór, saszetka (3 szt.), roztwór buforowy 4.01 pH, saszetka (3 szt.), roztwór testowy 470 mV ORP, saszetka (3 szt.), kabel zasilający, certyfikat jakości sondy, certyfikat jakości urządzenia, skrócona instrukcja obsługi z kodem QR kod do ręcznego pobrania.

.
